SUB 40
<a href="https://pumpsbr.homolog4up.com.br/categoria/bomba-submersa/" rel="tag">BOMBA SUBMERSA</a>
SUB 40
Residencial
Comercial
Industrial
Bombeamento de águas subterrâneas em poços tubulares com diâmetro interno a partir de 4″.

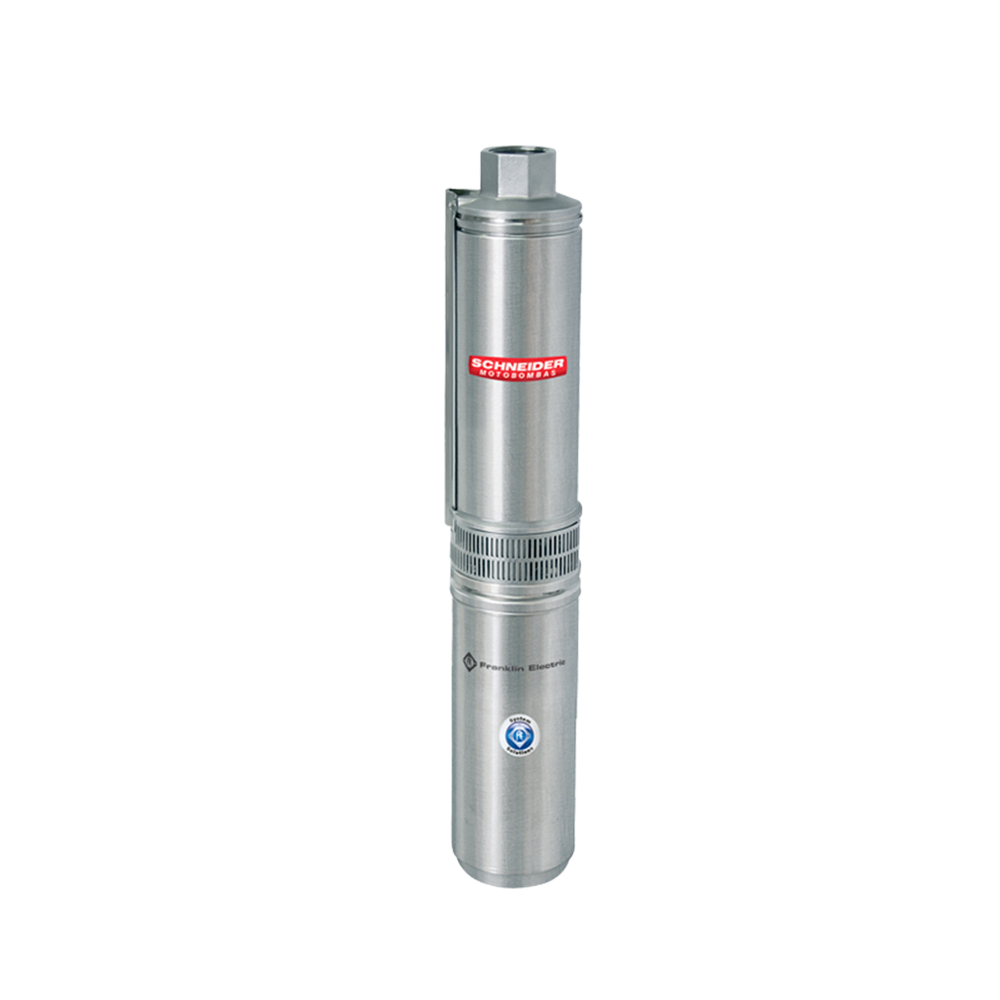

Motobombas centrífugas multiestágios, acopladas a motores elétricos projetados especialmente para funcionar dentro da água, a grandes profundidades.
Aplicações Gerais
- Bombeamento de águas subterrâneas em poços tubulares com diâmetro interno a partir de 4”.
Detalhes Técnicos do Produto
- Bocal de recalque 2” de aço inox AISI 304, com rosca BSP
- Válvula de retenção incorporada de Poliamida
- Eixo do bombeador de aço inox AISI 304
- Mancal de Poliuretano Termoplástico e corpo do mancal de ABS
- Rotor fechado de Policarbonato
- Difusor de Noryl® GFN3(*)
- Divisão de aço inox AISI 430
- Corpo, guarda cabo, intermediário e filtro de aço inox AISI 304
- Motor elétrico encapsulado, 2 polos, 60 Hz
- (*) Noryl® GFN3: Noryl® com 30% de fibra de vidro
Importante
- A motobomba submersa foi projetada para bombear água potável com temperatura máxima de 30°C. Consulte a Fábrica para qualquer situação de bombeamento diferente.
| Modelo | Potência (cv) | Características Hidráulicas | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão em m3/h | |||||||||||||||||||
| 0 | 2 | 2,2 | 2,4 | 2,8 | 3,2 | 3,6 | 4 | 4,4 | 4,8 | 5,2 | 5,6 | 6 | 6,4 | 6,8 | 7,2 | 7,6 | 8 | ||
| Altura Manométrica Total (m.c.a.) | |||||||||||||||||||
| SUB25-10S4E6 | 1 | 69 | 67 | 67 | 66 | 65 | 63 | 61 | 59 | 56 | 53 | 50 | 47 | 43 | 39 | 35 | 30 | 26 | 21 |
| SUB25-15S4E8 | 1,5 | 91 | 89 | 89 | 88 | 86 | 84 | 82 | 79 | 75 | 71 | 67 | 62 | 57 | 52 | 46 | 40 | 34 | 27 |
| SUB25-20S4E10 | 2 | 114 | 111 | 111 | 110 | 108 | 105 | 102 | 98 | 94 | 89 | 84 | 78 | 72 | 65 | 58 | 51 | 43 | 35 |
| SUB25-30S4E14 | 3 | 158 | 155 | 154 | 153 | 150 | 146 | 142 | 136 | 130 | 123 | 116 | 107 | 98 | 89 | 79 | 69 | 58 | 46 |
| SUB25-50S4E23 | 5 | 262 | 251 | 249 | 248 | 244 | 238 | 232 | 224 | 215 | 205 | 194 | 181 | 167 | 152 | 135 | 117 | 98 | 77 |
| Modelo | Potência (cv) | Estágios | Ø Recalque (pol) | Ø Rotor (mm) |
|---|---|---|---|---|
| SUB25-10S4E6 | 1 | 6 | 1 1/4 | 79 |
| SUB25-15S4E8 | 1,5 | 8 | 1 1/4 | 79 |
| SUB25-20S4E10 | 2 | 10 | 1 1/4 | 79 |
| SUB25-30S4E14 | 3 | 14 | 1 1/4 | 79 |
| SUB25-50S4E23 | 5 | 23 | 1 1/4 | 79 |
Para obter a altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
